衣料管理情報(クリーニング注意情報)「合成皮革のポリウレタン樹脂の劣化による剥離」

2019年2月15日

ポリウレタン樹脂などを織編物にコーティングした合成皮革は天然皮革に比べて安価・軽い・柔軟性に富むなどの特性がある反面、経時劣化が避けられない素材です。
今回は、合成皮革製品の典型的な事故事例である剥離について紹介します。

監修／クリーニング綜合研究所

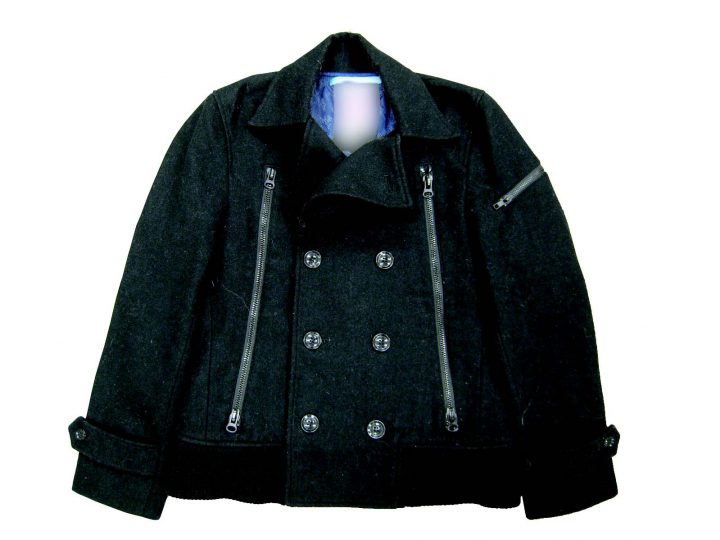

衿裏部分に合成皮革を使用したブルゾン

ブルゾンの衿裏側に使用している合成皮革のポリウレタン樹脂が剥離した状態になっている。

クリーニング店・利用者ともに合成皮革が使用されている認識はなく、着用時に剥離を発見して合成皮革を使用している製品であることが分かったもの。

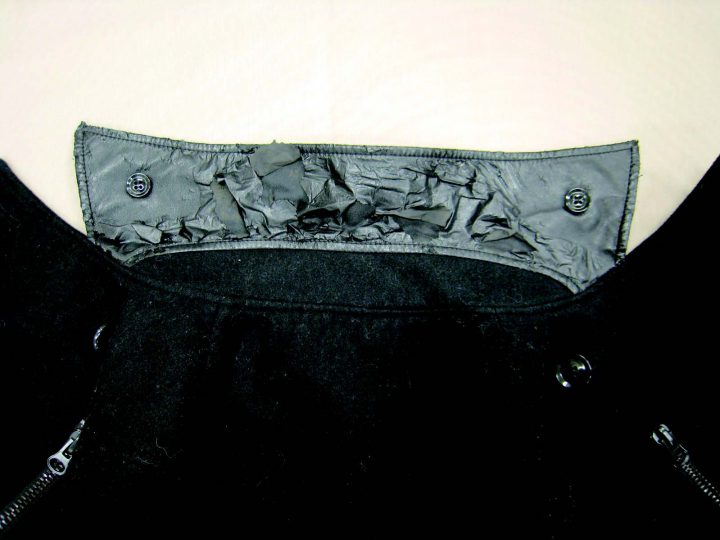

合成皮革のポリウレタン樹脂が劣化し、剥離している

コーティングしているポリウレタン樹脂が、長期の使用の間に空気中の水分などによる作用を受けることやクリーニングの処理を繰り返したことで劣化し、剥離したもの。

合成皮革などに使用されるポリウレタン樹脂の経時的な劣化は避けることができないため、抜本的な防止策はない。

ポリウレタン樹脂は空気中の水分による加水分解などにより、通常2～3年で劣化することが明らかになっており、クリーニング事故賠償基準では合成皮革（ポリウレタン樹脂）の外衣の平均使用年数を3年としている。

合成皮革は、織物や編物の基布にポリウレタン樹脂などをコーティング（塗布）したもの。

合成皮革の多くは基布とスポンジ層と皮膜の3層構造になっている。
剥離は、スポンジ層と皮膜の両方の部位に生じる。
合成皮革製品全般に対して、次のような配慮が求められる。

取扱表示などを参考に、洗える製品かどうかを確認する（水洗い、ドライクリーニングのいずれも不可を表示している製品がある）
汚れが付着しやすく、かつ着用摩擦を受けやすい生地の折返し部分、袖口、裾回り、衿回り、脇下などに異常がないかを確認する
（汚れが合成皮革の劣化を促進し、着用摩擦で剥離、脱落等が生じていることがある）
べたつきやひび割れなどの兆候があるものは剥離等の生じる可能性が高いためクリーニングできないことを伝え、お断りすることが望ましい
製品を製造してから２年以上経過している場合には、購入の時期に関係なく樹脂の劣化が進行しており、クリーニング処理で剥離等が生じる可能性のあることを伝える

■品　　名…ブルゾン
■組成表示…表　地　ウール50％、アクリル50％
　　　　　　裏　地　ポリエステル100％
　　　　　　中わた　ポリエステル100％
　　　　　　リ　ブ　アクリル100％
■取扱表示…
